Kalıcı Mıknatıs Hall Etkisi Ölçer

DX-30 Kalıcı Mıknatıs Hall Etkisi Test Sistemi, kalıcı bir mıknatıs, yüksek hassasiyetli sabit akım kaynağı, yüksek hassasiyetli voltmetre, Hall etkisi numune tutucu, standart numuneler, yüksek hassasiyetli bir gaussmetre ve sistem yazılımından oluşur. Özellikle bu cihaz sistemi için geliştirilen DX-320 Etki Ölçer, sabit akım kaynağını, altı buçuk basamaklı bir mikrovoltmetreyi ve bir Hall ölçüm kompleks anahtarlama rölesi-anahtar tertibatını bir araya getirerek deney kablolamasını ve çalışmasını büyük ölçüde basitleştirir. DX-320, sabit akım kaynağı veya mikrovoltmetre olarak bağımsız olarak kullanılabilir. Yarı iletken malzemelerin ve cihazların elektriksel özelliklerini anlamak için gerekli olan taşıyıcı konsantrasyonu, hareketlilik, özdirenç, Hall katsayısı vb. gibi yarı iletken malzemelerin önemli parametrelerini ölçmek için kullanılır. Deneysel sonuçlar yazılım tarafından otomatik olarak hesaplanır ve toplu taşıyıcı konsantrasyonu, levha taşıyıcı konsantrasyonu, hareketlilik, özdirenç, Hall katsayısı, manyetodirenç vb.'nin eş zamanlı ölçümlerini sağlar.

Öğretim ve araştırma için çeşitli Hall etkisi test sistemleri sağlayabiliriz;
Çin'in en büyük yüksek hassasiyetli Hall cihazları üreticisidir;
Teknik destek: Çin Bilimler Akademisi Yarıiletkenler Enstitüsü (30 yıldır Hall etkisi araştırması).

DX-30 Hall Etkisi Ölçüm Sistemi Bileşen parçaları

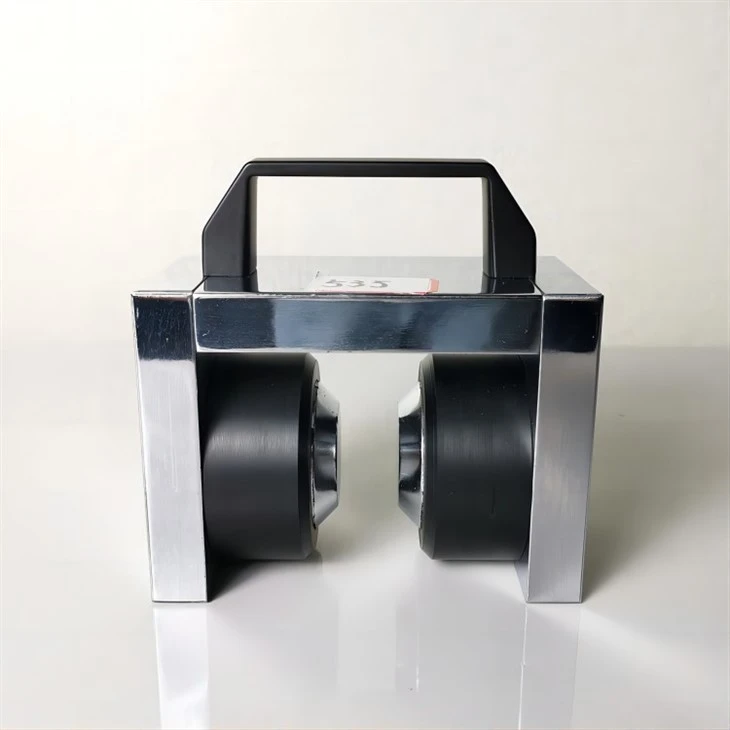

DX-30 Kalıcı Mıknatıs

1.Her iki uçta yüksek kararlılığa sahip kalıcı mıknatıslar vardır ve manyetik alan değeri yaklaşık 500mT'dir (belirli değer gerçek ölçüme tabidir);
2. İki kalıcı mıknatısın kutup başları arasındaki mesafe: 18mm, kutup çapı: 48mm ve kutup yüzey çapı: 33mm'dir;
3. Kalıcı mıknatıs, nükleer manyetik rezonans NMR serisi kalıcı mıknatıstır; iyi bir stabiliteye ve çok düzgün bir manyetik alana sahiptir, düzgün alanın düzgünlüğünün 1~5*10-5 olmasını sağlar;
4. Müşteri ihtiyaçlarına göre, Hall etkisi test deneylerine uyum sağlamak için ilgili manyetik boyutlara sahip kalıcı mıknatıslar özelleştirilebilir.

DX-320 Örnek sabit akım kaynağı

Bu enstrüman sistemi için özel olarak geliştirilen DX-320 efekt ölçer, sabit bir akım kaynağı ve bir anahtarı (altı buçuk mikrovoltmetre ve bir Hall-kompleks anahtarlama rölesi) tek bir cihazda birleştirir. Deneyin bağlantısını ve çalışmasını büyük ölçüde azaltır. DX-320 tek başına sabit bir akım ve bir mikrovolt olarak kullanılabilir.

1. Akım çıkışının temel çözünürlüğü 0.0001uA'dır ve gerilim ölçümünün temel çözünürlüğü 0,0001mV'dir;
2. Çıkış aralığı: 50.00nA-50.00mA, orta aralık 0,1nA'lik adımlarla sürekli olarak ayarlanabilir;
3. Ölçüm voltajı: 03V, yüksek dirençli çiplerin testini karşılayan geniş bir test voltajı aralığı;
4. Hall etkisi Vanderbilt yönteminin otomatik ölçümünü gerçekleştirebilen dahili otomatik dönüşümlü dört fazlı dizi kartı;
5. Kullanıcıların manuel ayarlamalar yapmasını kolaylaştıran iyi insan-bilgisayar etkileşimi arayüzü;
6. Ana bilgisayar talimatlarının tamamı çeşitli işlemleri tamamlamak için bilgisayarla iletişim kurabilir.

DX-30 Örnek Aşaması

1. Tek tıklamayla otomatik ölçüm gerçekleştirilebilir. Test başladıktan sonra, test cihazı ölçümden önce kalıcı mıknatısın polaritesini tersine çevirmek için program istemlerini takip etmelidir;
2. İlgili test numunelerinin parametrelerini yazılıma ayarlayın ve test tamamlandıktan sonra her parametrenin otomatik olarak hesaplanmasını sağlayın;
3. IV eğrileri ve BV eğrileri yazılımda gerçekleştirilebilir;
4. Yazılımın modüler tasarımı, müşterilerin ilgili işlevleri kullanmasını ve geliştirmesini kolaylaştırır;
5. Deneysel sonuç ölçümü tamamlandıktan sonra, veriler yazılımda geçici olarak kaydedilecektir. Uzun süreli depolama gerekiyorsa, veriler daha sonraki veri işlemeyi kolaylaştırmak için bir EXCEL tablosuna aktarılabilir.

Destekleyici araç

1. Kalıcı mıknatıs sabitleme cihazı mıknatısın her zaman aynı pozisyonda sabitlenmesini sağlar;
2. Çin Bilimler Akademisi Yarıiletkenler Enstitüsü'nden Hall etkisi standart test örnekleri ve verileri sağlayın: 1 set;
3. Numuneler üzerinde ohmik kontak lehim bağlantıları yapmak için uygun araçlar: lehim havyası, indiyum levha, lehim, emaye tel, vb.;
4. Test cihazı ile ana bilgisayar yazılımı arasındaki iletişimi gerçekleştirmek için 232 - USB seri port kablosu.
