Mıknatıs Kalite Ölçüm Sistemi

DX-2012MQ nadir toprak kalıcı mıknatıs malzeme kalite test cihazı, esas olarak bobin koşulları altında kalıcı mıknatıs cihazlarının manyetik akısını ölçmek için kullanılan tek boyutlu bir Helmholtz bobini ile donatılmış bir manyetik akı ölçer kullanır. Cihazın manyetik momenti, bobin sabiti çarpılarak elde edilebilir. Normal boyutlardaki numuneler için Br, Hcb ve BHmax gibi malzemeler hesaplanabilir. Deneysel doğrulama yoluyla, eksenel olarak mıknatıslanmış silindirik, dairesel ve kare nadir toprak kalıcı mıknatıs numunelerini test etmek için tek boyutlu bobinlerin kullanılması, malzemenin toplam manyetik momentini M (tam olarak Mz) doğru bir şekilde test edebilir. Malzeme BH manyetik giderme eğrisini düz bir çizgiye yaklaştırmak için kullanarak, malzemenin manyetik özelliklerinin üç önemli parametresi Br, Hcb ve BHmax, malzemenin kalitesini belirlemek için doğru bir şekilde hesaplanabilir. Malzeme işletmeleri ile malzeme kullanım işletmeleri arasında nadir toprak kalıcı mıknatıs malzeme kalitesinin iletilmesinde iyi kullanılır. Manyetik moment testinin doğruluğu ve tekrarlanabilirliği, standart numune iletim verilerini test etmek için BH test aletleri kullanmaktan çok daha üstündür. Test verimliliği yüksektir, bu da tüm manyetize edilmiş numunelerin tam denetimini ve cihaz kusurlarının zamanında tespitini sağlarken, malzeme manyetik enerji ürün seviyesinin yargılanmasını sağlar.

DX-2012MQ nadir toprak kalıcı mıknatıs malzeme kalite test cihazı, işletmeler arasında popüler bir muayene yöntemi haline gelen nadir toprak malzemelerinin kalitesini test etmek için manyetik akı ölçer ve Helmholtz bobini kullanır. Test malzemesinin manyetik özellikleri kalıcı mıknatıs malzeme BH ölçüm cihazı tarafından doğru bir şekilde ölçülmese de, malzemenin içsel koersivite Hcj parametresi sağlanamaz. Ancak, daha güvenilir test manyetik moment verileri ve daha düşük ekipman maliyetleri nedeniyle, tüm malzeme üretimi ve kullanıcılar arasındaki iletişim için uygundur, gelecekte manyetik ölçüm alanında daha büyük bir rol oynayacaktır.

Genel olarak, DX-2012MQ nadir toprak kalıcı mıknatıs malzeme kalite test cihazı, nadir toprak kalıcı mıknatıs malzemelerinin performansını ve kalitesini test etmesi gereken endüstri profesyonelleri için güvenilir ve uygun maliyetli bir çözümdür.

2.1Ana test makinesi:

2.2 Helmholtz bobini

Aynı yarıçap ve dönüşlere sahip iki bobin kullanarak, bunları yarıçapa eşit bir aralıkla koaksiyel olarak düzenleyen bu tür bobin kombinasyonuna Helmholtz bobinleri denir. Yüzlerce G'ye kadar zayıf manyetik alanlar üretebilir; Bu bobin büyük bir düzgün alan hacmine, geniş kullanım alanına ve kolay kullanıma sahiptir. Tek boyutlu, iki boyutlu ve üç boyutlu birleşik manyetik alanlar elde edebilir ve AC ve DC manyetik alanlar sağlayabilir. Akım ve manyetik alanlar arasında iyi bir doğrusal ilişki vardır.

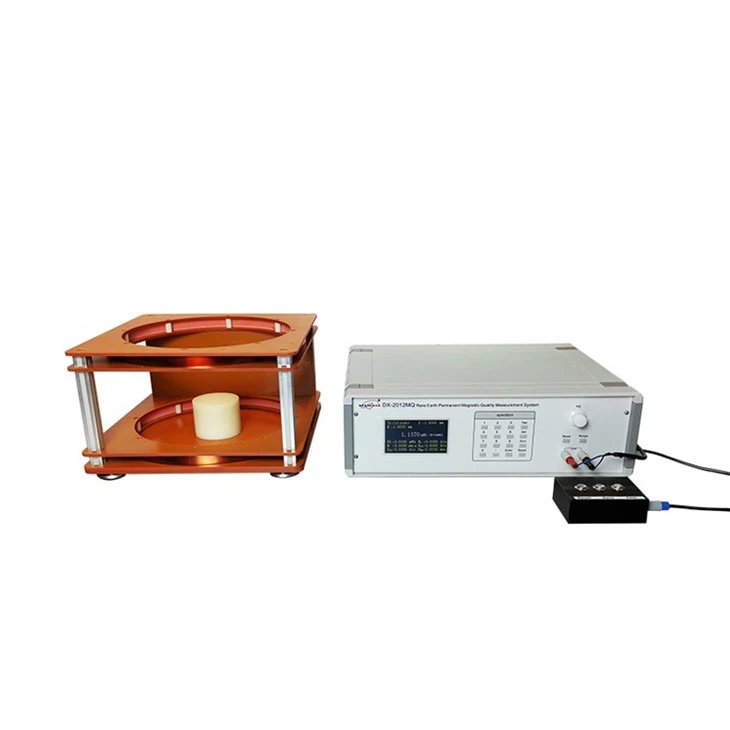

DX-2012MQ nadir toprak kalıcı mıknatıs malzeme kalite test sistemi, helmholtz bobini ve test sunucusundan oluşur. Dexing şirketi, helmholtz bobinini test örneği boyutuna göre özelleştirebilir. Farklı örnek boyutu, farklı test bobinleri. Dexing şirketi, referansınız olarak aşağıdaki modelleri listeler:

3.1Özellikler

● Tek çipli bir tasarım benimseyen program, otomatik olarak hesaplanır, bu da sezgisel ve kullanışlıdır;

● Tüm nadir toprak kalıcı mıknatıs malzemeleri için uygundur, düşük ekipman maliyeti;

● Malzemenin manyetik akısı Ø ve manyetik momenti M ölçülerek Br, Hcb ve BHmax gibi veriler hesaplanabilir;

● Farklı boyutlardaki nadir toprak örneklerini ölçebilir ve artık örnek boyutuyla sınırlı değildir;

● Manyetik olmayan ısıtma seramik fırını eklenebilir ve nadir toprak kalıcı mıknatısının MT eğrisi ısıtma testi ile elde edilir;

● Termal kararlılık ve manyetik akı geri döndürülemez muayene için nadir toprak kalıcı mıknatıs malzemelerinde kullanılabilir;

● Akı ölçer, testin daha kararlı ve doğru olmasını sağlamak için düşük kayma teknolojisini kullanır.

3.2Uygulama

Esas olarak bobin koşulları altında kalıcı mıknatıslı cihazların manyetik akısını ölçmek için kullanılır, bobin sabitiyle çarpılarak cihazın manyetik momenti elde edilir. Normal boyutlardaki numuneler için Br, Hcb ve BHmax gibi malzemeler hesaplanabilir.

4.1 SmCo28H numune boyutu: U20mm×G10mm×5mm, DX-2012H kalıcı mıknatıslı malzeme ölçüm cihazı kullanılarak elde edilen test verileri şu şekildedir: Br=10.83kGs, Hcb=10.26kOe, Hcj 30kOe'ye eşit veya daha büyük, BHmax=27.78MGOe.
Tek boyutlu Helmholtz bobini, DX-2012MQ nadir toprak kalıcı mıknatıs malzeme kalite test cihazı ile yapılandırılmıştır (Geçirgenlik katsayısı 1.05'e göre hesaplanır)

Yorum: Test tekrarlanabilirliği mükemmeldir. Br test doğruluğu ile BH test cihazı arasındaki fark %0.6 içinde kontrol edilir, manyetik geçirgenlik katsayısı 1,05 olarak hesaplanır (doğru optimizasyon yapılabilir), Hcb sapması %1,56 içindedir ve BH sapması %1,04'tür.

4.2. N30M numune boyutu: D13.08mm×H6.35mm, DX-2012H kalıcı mıknatıslı malzeme ölçüm cihazı kullanılarak test verileri

şu şekildedir: Br=11.06kGs, Hcb=10.68kOe, BHmax=29.53MGOe.
Tek boyutlu Helmholtz bobinleri (Geçirgenlik katsayısı 1.05'e göre hesaplanmıştır) DX-2012MQ nadir toprak kalıcı mıknatıs malzeme kalite test cihazı kullanılarak oluşturulmuştur:

Test tekrarlanabilirliği mükemmeldir. Br testinin doğruluğu BH test cihazıyla karşılaştırıldığında %0.2'dir. Manyetik geçirgenlik katsayısı 1.05'e göre hesaplanır (doğru optimizasyon yapılabilir), Hcb sapması %1.55 içindedir ve BH sapması %1.75'tir.
